現在，作為移動產品用顯示屏使用的OLED屏和透射型液晶屏在室內畫面清晰，但在陽光明媚的室外的視認性就很差。而且，屏幕在移動產品的耗電量中占很大的比例。作為解決這些課題的對策，日本半導體能源研究所開發出了OLED和反射型液晶相結合的混合型顯示屏。在日前舉行的顯示器技術國際學會“SID 2016”上發表了相關演講。該公司把這種顯示屏稱為“TR-Hybrid Display”。T代表Transmissive OLED，R代表Reflective LC。

這種混合型顯示屏將OLED屏貼在反射型液晶屏的背面，在反射型液晶屏的部分反射電極上開孔，從孔中透過OLED屏發出的光。

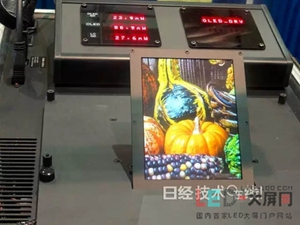

OLED的顯示

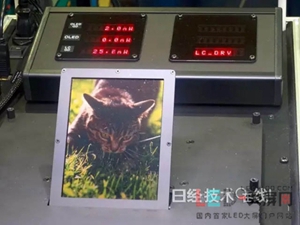

反射型液晶的顯示

 制造技術方面，采用了柔性OLED顯示器的剝離技術。首先，在搬運用玻璃基板上涂剝離層，在上面形成TFT。接下來，在TFT側形成提取光的底部發光型OLED組件，利用平坦的膜覆蓋，并在上面設置玻璃。然后剝開剝離層，去掉搬運用玻璃基板。最后，在去掉了玻璃基板的TFT側張貼液晶彩色濾光片基板，注入液晶材料。

 試制的顯示屏的畫面尺寸為4.38英寸，像素數為768×1024。精細度為292ppi。開口率方面，液晶為76%，OLED為3.9%。為了進一步降低功耗，TFT采用既能低頻驅動，也能驅動OLED的氧化物半導體IGZO。與平時的60Hz驅動相比，通過采用1/3Hz驅動，可將反射型液晶屏的耗電量削減至約1/180。

 另外，還優化了驅動方法。由此將OLED屏的顯示對比度從1111:1改善為2850:1。OLED屏與反射型液晶屏獨立驅動。OLED的每個像素（子像素）設置2個晶體管和1個電容，液晶的各像素（子像素）設置1個晶體管和1個電容器。

（來源：日經BP社）
