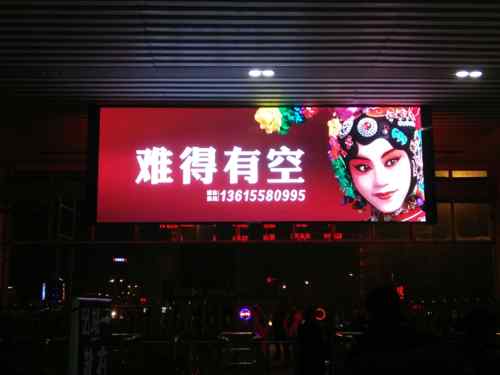

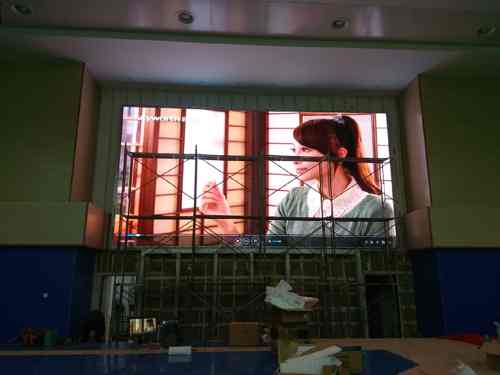

LED顯示屏的誕生，直接改變了整個世界，大屏幕的出現讓我們感受到了絢麗的色彩，超大的屏幕，高清的畫質。LED顯示屏目前占據了戶外80%的市場。LED顯示屏的性能與LED驅動芯片息息相關。

1.驅動芯片種類:

LED驅動芯片可分為通用芯片和專用芯片兩種。所謂的通用芯片，其芯片本身并非專門為LED而設計，而是一些具有LED顯示屏部分邏輯功能的邏輯芯片(如串-并移位寄存器)。而專用芯片是指按照LED發光特性而設計專門用于LED顯示屏的驅動芯片。LED是電流特性器件，即在飽和導通的前提下，其亮度隨著電流的變化而變化，而不是靠調節其兩端的電壓而變化。因此專用芯片一個最大的特點就是提供恒流源。恒流源可以保證LED的穩定驅動，消除LED的閃爍現象，是LED顯示屏顯示高品質畫面的前提。有些專用芯片還針對不同行業的要求增加了一些特殊的功能，如亮度調節、錯誤檢測等。本文將重點介紹專用驅動芯片。

2.通用芯片

通用芯片一般用于LED顯示屏的低檔產品，如戶內的單色屏，雙色屏等。最常用的通用芯片是74HC595。74HC595具有8位鎖存、串—并移位寄存器和三態輸出。每路最大可輸出35mA的電流(非恒流)。一般的IC廠家都可生產此類芯片。顯示屏行業中常用Motorola(Onsemi)，Philips及ST等廠家的產品，其中Motorola的產品性能較好。

3.專用芯片

專用芯片具有輸出電流大、恒流等特點，比較適用于電流大，畫質要求高的場合，如戶外全彩屏、室內全彩屏等。

專用芯片的關鍵性能參數有最大輸出電流、恒流源輸出路數、電流輸出誤差(bit-bit,chip-chip)和數據移位時鐘等。

4.最大輸出電流

目前主流恒流源芯片的最大輸出電流多定義為單路最大輸出電流，一般在90mA左右。恒流是專用芯片的最根本特性，也是得到高畫質的基礎。而每個通道同時輸出恒定電流的最大值(即最大恒定輸出電流)對顯示屏更有意義，因為在白平衡狀態下，要求每一路都同時輸出恒流電流。一般最大恒流輸出電流小于允許最大輸出電流。

5.恒流源輸出路數

恒流源輸出路數主要有8(8位源)和16(16位源)兩種規格，現在16位源基本上占主流：如TLC5921，TB62706/TB62726，MBl5026/MBl5016等。16位源芯片主要優勢在于減少了芯片尺寸，便于LED驅動板(PCB)布線，特別是對于點間距較小的PCB更是有利。

6.電流輸出誤差

電流輸出誤差分為兩種，一種是位間電流誤差，即同一個芯片每路輸出之間的誤差;另一種是片間電流誤差，即不同芯片之間輸出電流的誤差。電流輸出誤差是個很關鍵的參數，對顯示屏的均勻性影響很大。誤差越大，LED顯示屏的均勻性越差，很難使屏體達到白平衡。目前主流恒流源芯片的位間電流誤差一般小于土6%，片間電流誤差小于-+15%o

7.數據移位時鐘

LED顯示屏驅動芯片的基本功能中都包含串行移位寄存器的功能，以便于實現顯示數據的級聯與傳輸，構建大尺寸多顯示點的led顯示屏。數據移位時鐘決定了顯示數據的傳輸速度，對顯示屏顯示數據的更新速率起到至關重要的作用。作為大尺寸顯示器件，顯示刷新率應該在85Hz以上，才能保證穩定的畫面(無掃描閃爍感)。較高的數據移位時鐘是顯示屏獲取高刷新率畫面的基礎。目前主流恒流源芯片移位時鐘頻率一般都在15MHz以上。

LED芯片恒流是保證LED顯示屏色彩穩定的基本前提。高精度的恒流源是顯示屏畫面的優良畫質。
