理論上，單一圖像處理通道，故障率低于1/100，遠不能確保萬無一失。而采用備份圖像處理通道，則故障率低于（1/100）×（1/100） = 1/10000 （萬分之一）！

唯奧視訊LVP609 特別的同步備份功能，為實現LED 顯示系統的圖像處理通道的備份處理提供了強大支持！

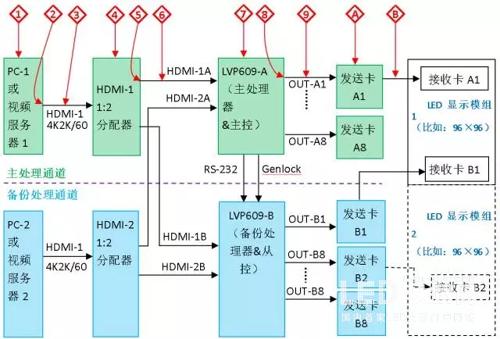

一、系統備份原理框圖

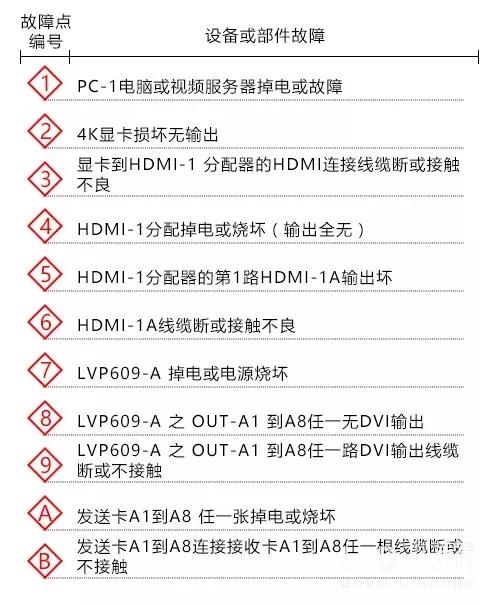

二、系統備份

三、LVP609實現同步備份的關鍵功能

1、 LVP609支持Genlock 同步鎖定功能

主處理LVP609輸出Genlock 幀同步信號，作為備份LVP609的外同步信號。由此，兩臺LVP609則以相同的幀節拍同步采集、處理和輸出視頻圖像，所以兩臺LVP609的所有輸出視頻都完全幀同步。

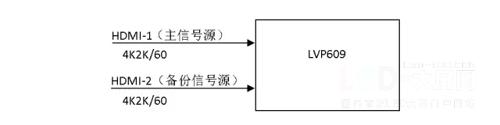

2、 LVP609 支持2路HDMI2.0 輸入

兩路HDMI2.0接口，支持最高4K2K/60Hz的超高清格式。由此，我們可以把HDMI-1作為主信號源，而把HDMI-2作為備份信號源

3、LVP609的RS-232串口通訊控制為級聯環接方式

由此，我們可以設置主處理LVP609為主控設備，而備份LVP609為從控設備。主控LVP609可以通過RS-232命令設置和控制從控LVP609，比如發命令給從控LVP609，讓從控LVP609切換選擇視頻輸入信號為HDMI-2B
