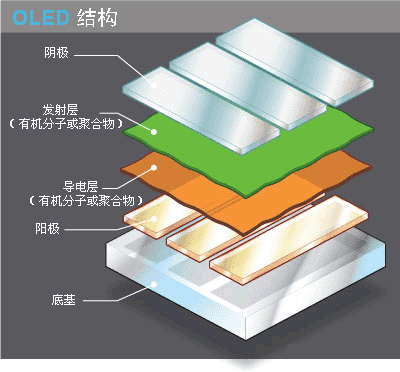

一、OLED的結構

OLED由以下各部分組成：

底基（透明塑料，玻璃，金屬箔）——基層用來支撐整個OLED。

陽極（透明）——陽極在電流流過設備時消除電子（增加電子“空穴”）。

有機層——有機層由有機物分子或有機聚合物構成。

導電層——該層由有機塑料分子構成，這些分子傳輸由陽極而來的“空穴”�？刹捎镁郾桨纷鳛镺LED的導電聚合物。

發射層——該層由有機塑料分子（不同于導電層）構成，這些分子傳輸從陰極而來的電子；發光過程在這一層進行�？刹捎镁圮套鳛榘l射層聚合物。

陰極（可以是透明的，也可以不透明，視OLED類型而定）——當設備內有電流流通時，陰極會將電子注入電路。

二、OLED的發光過程

OLED發光的方式類似于LED，需經歷一個稱為電磷光的過程。

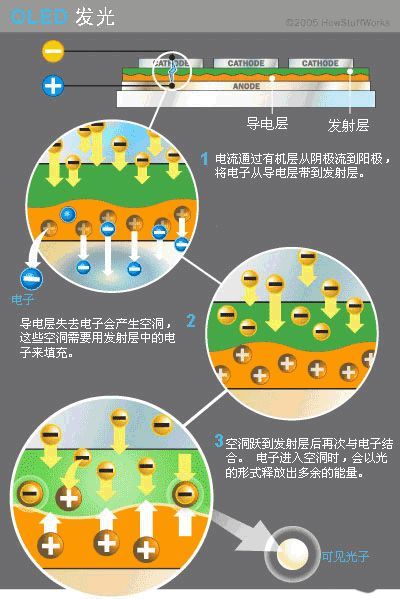

OLED的發光過程，具體過程如下：

1、OLED設備的電池或電源會在OLED兩端施加一個電壓。

2、電流從陰極流向陽極，并經過有機層（電流指電子的流動）。

3、陰極向有機分子發射層輸出電子。

4、陽極吸收從有機分子傳導層傳來的電子。（這可以視為陽極向傳導層輸出空穴，兩者效果相等。

5、在發射層和傳導層的交界處，電子會與空穴結合。

6、電子遇到空穴時，會填充空穴（它會落入缺失電子的原子中的某個能級）。

7、這一過程發生時，電子會以光子的形式釋放能量。

8、OLED發光。

9、光的顏色取決于發射層有機物分子的類型。生產商會在同一片OLED上放置幾種有機薄膜，這樣就能構成彩色顯示器。

10、光的亮度或強度取決于施加電流的大小。電流越大，光的亮度就越高。

三、OLED的分類

以下是幾種OLED：被動矩陣OLED、主動矩陣OLED、透明OLED、頂部發光OLED、可折疊OLED、白光OLED等。每一種OLED都有其獨特的用途。接下來，我們會逐一討論這幾種OLED。

被動矩陣OLED（PMOLED）

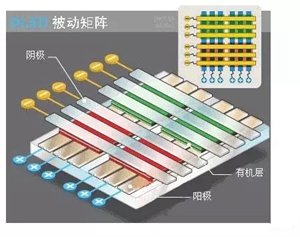

被動矩陣OLED結構

PMOLED具有陰極帶、有機層以及陽極帶。陽極帶與陰極帶相互垂直。陰極與陽極的交叉點形成像素，也就是發光的部位。外部電路向選取的陰極帶與陽極帶施加電流，從而決定哪些像素發光，哪些不發光。此外，每個像素的亮度與施加電流的大小成正比。

PMOLED易于制造，但其耗電量大于其他類型的OLED，這主要是因為它需要外部電路的緣故。PMOLED用來顯示文本和圖標時效率最高，適于制作小屏幕（對角線2-3英寸），例如人們在移動電話、掌上型電腦以及MP3播放器上經常能見到的那種。即便存在一個外部電路，被動矩陣OLED的耗電量還是要小于這些設備當前采用的LCD。

主動矩陣OLED（AMOLED）

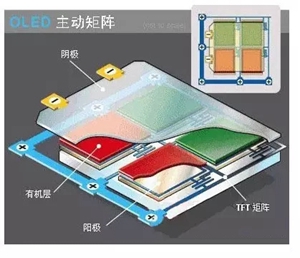

主動矩陣OLED結構

AMOLED具有完整的陰極層、有機分子層以及陽極層，但陽極層覆蓋著一個薄膜晶體管（TFT）陣列，形成一個矩陣。TFT陣列本身就是一個電路，能決定哪些像素發光，進而決定圖像的構成。

AMOLED的耗電量低于PMOLED，這是因為TFT陣列所需電量要少于外部電路，因而AMOLED適合用于大型顯示屏。AMOLED還具有更高的刷新率，適于顯示視頻。AMOLED的最佳用途是電腦顯示器、大屏幕電視以及電子告示牌或看板。

透明OLED

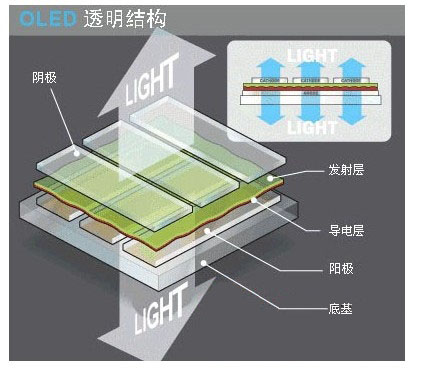

透明OLED結構

透明OLED只具有透明的組件（基層、陽極、陰極），并且在不發光時的透明度最高可達基層透明度的85%。當透明OLED顯示器通電時，光線可以雙向通過。透明OLED顯示器既可采用被動矩陣，也可采用主動矩陣。這項技術可以用來制作多在飛機上使用的平視顯示器。

頂部發光OLED

頂部發光OLED結構

頂部發光OLED具有不透明或反射性的基層。它們最適于采用主動矩陣設計。生產商可以利用頂部發光OLED顯示器制作智能卡。

可折疊OLED

可折疊OLED的基層由柔韌性很好的金屬箔或塑料制成�？烧郫BOLED重量很輕，非常耐用。它們可用于諸如移動電話和掌上型電腦等設備，能夠有效降低設備破損率，而設備破損是退貨和維修的一大誘因。將來，可折疊OLED有可能會被縫合到纖維中，制成一種很“智能”的衣服，舉例來說，未來的野外生存服可將電腦芯片、移動電話、GPS接收器和OLED顯示器通通集成起來，縫合在衣物里面。

白光OLED

白光OLED所發白光的亮度、均衡度和能效都要高于日光燈發出的白光。白光OLED同時具備白熾燈照明的真彩特性。我們可以將OLED制成大面積薄片狀，因此OLED可以取代目前家庭和建筑物使用的日光燈。將來，使用OLED有望降低照明所需的能耗。
