led顯示屏控制系統設計
led顯示屏控制電路。為了提高數據輸出效率，采用Ramtron公司的帶SPI功能模塊的VRS51L3074單片機。VRS51L3074的時鐘頻率為40 M-Hz，指令周期短，處理速度快，效率高；工作電壓在3．3 V左右，但是可以兼容5 V。SST25VF016B是一款具有SPI接口的8引腳串行Flash。7 4LSl64為移位寄存器。
1、 VRS51L3074的SPI功能模塊
VRS51L3074的SPI時鐘頻率可以在SysClk／2～SysClk／1024范圍內調整，SPI時鐘頻率最高可以達到20MHz。當VRS51L3074作為SPI主機時，可以對SPI運行控制、配置和狀態監控以及其他的一些工作環境進行設置。
配置寄存器SPICONFIG：主要對片選信號控制模式、SPI中斷進行設置。
狀態寄存器SPISTATUS：主要用于對SPI運行狀態的監控。
傳輸字長寄存器SPISIZE：設置傳輸字長，本文設置為16位，即每次輸出16位數據。
控制寄存器SPICTRL：對SPI時鐘速率、時鐘相位／極性、片選信號，以及SPI時鐘頻率進行設置。
數據寄存器SPIRXTX0～SPIRXTX3：用于對SPI接口32位收發緩沖器的訪問，對數據寄存器執行寫操作是將數據送入發送緩沖器中，對數據寄存器執行讀操作是從接收緩沖器中取出收到的數據。SPI接口的發送和接收緩沖器都采用雙緩沖結構，從硬件上減少數據沖突并提高數據傳輸效率。在主模式下對SPIRXTX0寄存器執行寫入操作將啟動SPI傳輸。當傳輸字各行長大于8時，應最后向SPIRXTX0寄存器寫入。
向串行Flash輸入控制信號和數據地址后，啟動串行Flash傳輸數據，在SPI時鐘驅動下輸出顯示數據，并且可以用單片機模擬串行Flash時鐘信號控制任意位數據輸出。
2、 數據選擇控制電路

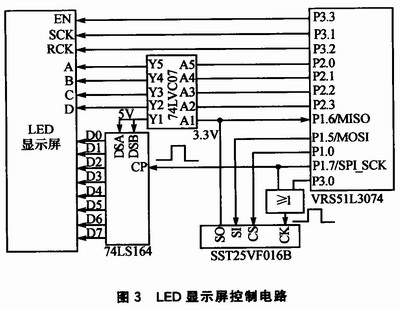

led顯示屏控制系統如圖3所示，VRS51L3074單片機內部自帶精確的40 MHz振蕩器，不需要外部晶振電路提供系統時鐘。數據顯示采用內存為16 Mb的SST25VF016B。雙RAM技術輸出顯示數據的時候，是將兩塊RAM中相同地址的兩個數據同時輸出，所以，將兩塊RAM的顯示數據存放在一塊串行存儲器中時，偶地址單元應存儲RAM0的數據，奇地址單元存儲RAMl的數據，數據輸出時每次輸出16位數據。串行存儲器和單片機的工作電壓都在3．3 V左右，但是VRS51L3074可以兼容5V，簡化了控制電路�？刂菩盘柡惋@示數據在輸出到寄存器74LS164和顯示屏的時候，需要用74LVC07進行電平轉換。
控制系統控制顯示數據輸出的流程為：
①將掃描線行地址通過P2端口的低4位送給led顯示屏。
②通過顯示數據在顯示區域中的位置，計算顯示數據在存儲器中的地址，并計算出數據選擇的位數i。
③通過單片機P3．0口模擬移位脈沖，輸出到串行Flash時鐘信號，移位脈沖數由數據選擇位數i決定。使輸出數據產生錯位，正確地選擇輸出顯示數據。
④啟動SPI讀取顯示數據，SPI傳輸字長設置為16位。模擬脈沖已經輸出到串行Flash使數據產生了錯位，輸出16位數據[Di，Di+1，…，D7，…，D15，D0，…，Di-1]，輸出到顯示屏的數據[D8+i，…，D15，D0，…，Di-1]在高8位，經過移位剛好可以存放在移位寄存器中。每行第一個數據輸出后，此行各列數據都直接輸出。
⑤16位數據輸出完畢后，通過P3.1腳產生一個SCK脈沖，將移位寄存器74LSl64中的數據輸出移入到單元板的串行移位寄存器74HC595中。
⑥重復第④至⑤步，直到一行數據全部輸出完畢后，由P3．2產生一個RCK脈沖，讀取的一行數據將輸出顯示，然后掃描線下移一行。
⑦重復第①至⑥步。
此電路有這樣幾個特點：顯示數據從串行Flash輸出后，不經單片機的處理，直接以DMA方式輸出到移位寄存器74LSl64，同時實現串并轉換，既節省數據處理時間，又提高顯示效率。在每場數據輸出之前，通過信息在顯示區域中的地址計算數據選擇位數i，并通過P3．O端口模擬i個脈沖輸出到串行Flash，移出i位數據，數據產生錯位，使輸出顯示的數據在16位輸出數據的高8位，可以直接存放在移位寄存器中，輸出到顯示屏。以后同行各列的顯示數據輸出時，無需再進行數據選擇位的判斷，直接將顯示數據從存儲器中輸出到顯示屏。
存儲器效率分析如表1所列。
由表1可知，采用雙RAM技術輸出顯示大大提高了存儲器效率，降低了顯示數據存儲器的占用。當顯示信息量較大時，動態數據組織使用的存儲器比較多、利用率低，而采用雙RAM技術正好解決了這個問題。一塊RAM(靜態顯示時)的存儲器效率是100％，雙RAM的效率是50％。當有N塊RAM時，效率為(N-1)／N。
針對圖3所示控制電路，按照數據輸出控制流程編寫了程序代碼。隨機顯示一屏信息，顯示數據已按順序存儲在串行Flash中。
