1、概述

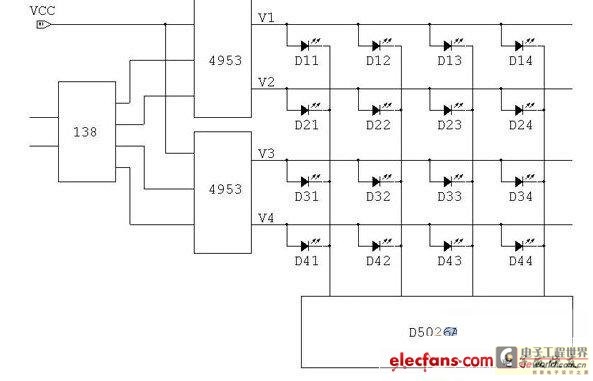

　　隨著LED的亮度不斷提高以及尺寸越來越小，更多的led顯示屏進入室內將是一種趨勢。然而，由于LED亮度及像素密度的提高給LED屏的控制及驅動也帶來新的更高的要求。就一般室內屏而言，現在通用的控制方法均采用行列分控模式，即通常所說的掃描模式，其應用原理圖見圖1。

圖1

　　圖1是一個1/4掃的led顯示屏原理圖。其工作原理是在1幀圖像內每行電源V1-V4按控制要求各開啟1/4的時間。這樣做的優點是可以更有效地利用LED的顯示特性以及降低硬件成本。其缺點就是在1幀圖像內，每行LED只能顯示1/4的時間。如：幀頻為50Hz時，每行的顯示時間為Tm=1000/(50×4)=5ms.若采用更高的幀頻或掃描級數進一步增加，那顯示時間將會更短，如50Hz幀頻，1/16掃描時，Tm=1.25ms.隨著Tm 的變短，行電源波形的上升、下降沿的品質對系統的正常運行就將是至關重要的。

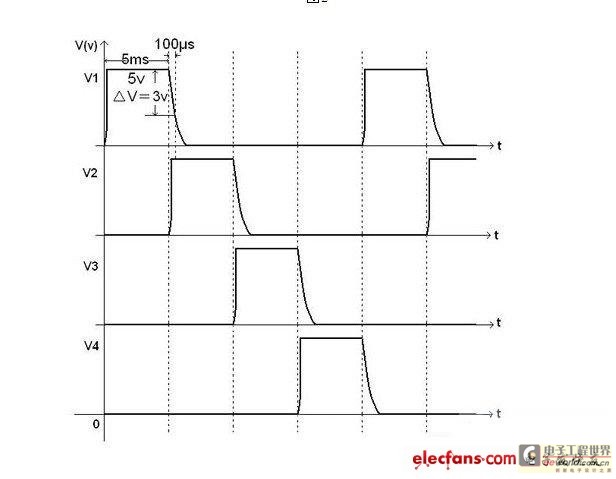

圖2

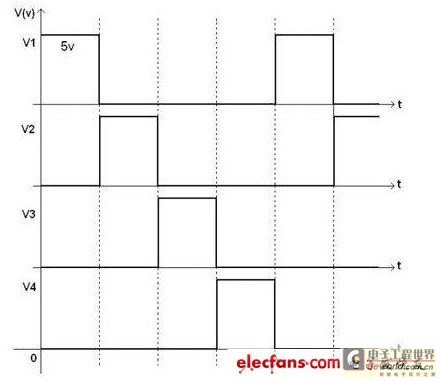

圖3

3、解決方案
　　以上我們分析了掃描顯示屏的拖尾原理，所以，要解決該問題必須從源頭做起，必須減小重疊比。然而，由于4953天然缺陷，行電源的下降沿無論如何是無法靠4953自身來降低的。一種方法就是要外加吸收電路，這種外吸收的方法其效果與所投入的成本密切相關，要想取得好的效果，就要外加比較復雜的線路，這樣做不僅增加了整機成本還給系統布線帶來很多不便和困擾。

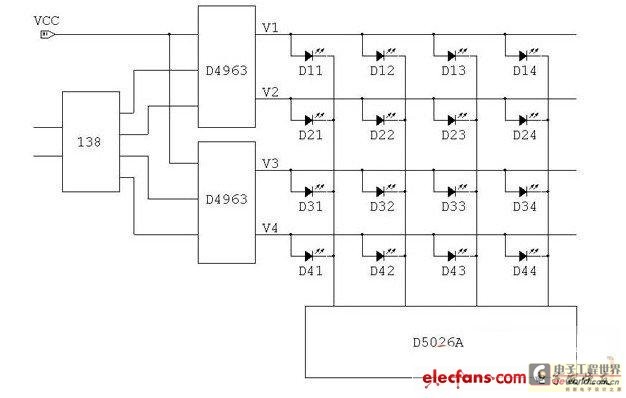

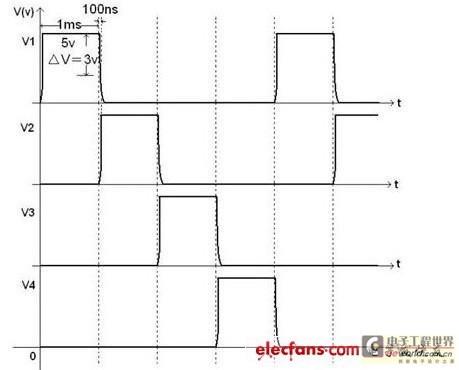

　　得倍電子針對以上問題開發了一款行電源控制專用電路D4963，該電路內部增加了吸收電路，使得在不需要任何外部吸收線路的情況下將其下降沿減小到100ns。應用線路與波形見圖5、圖6。

　　很顯然，采用D4963 比現有的4953 下降沿減小了近千倍，應用方式與現有的4953基本一致，不許外加任何元件。這就使得掃描顯示屏的設計更加靈活，在不犧牲幀頻的前提下掃描級數還可以大幅增加，這將大大節省整機成本。我們以1/32掃描為例，若幀頻設在250Hz時，僅重疊比Tn/Tm單項參數來看，Tn/Tm=0.0001/(1000/(32×250))=0.08%。毫無疑問，這種情形下LED掃描顯示屏拖尾這個瓶頸問題將得到根本的改觀。
