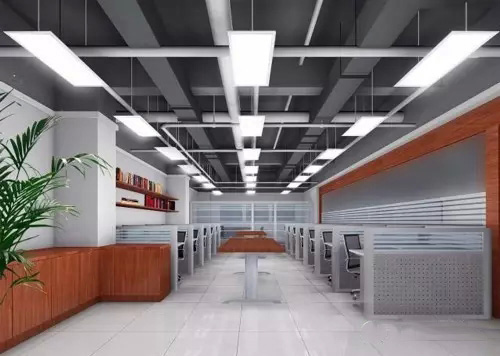

導讀：隨著LED燈具行業的發展，作為LED背光衍生而出的LED平板燈，其光線均勻，無眩光，結構精致，得到了很多人的喜愛，本人通過2年對平板燈的設計開發，淺談下平板燈結構設計及注意事項，希望對大家能提供幫助。

　　面光源的結構主要有以下材料：

　　1.鋁框架

　　外觀結構，及LED散熱主要構造——一般使用AL6063，鋁擠模，前期成本投入低，表面處理美觀，散熱效果好，前些日子去看展也有發現有廠商開始做壓鑄的框架，這樣IP等級可以做高一點，且封光好些，整體美觀，但是前期投入模具費用較高

　　2.擴散板

　　將導光板的光均勻的散出，還有起到遮擋網點作用——擴散板一般使用亞克力2.0的板材或PC料，亞克力的成本較低且透光率比PC高稍高，亞克力脆抗老化性能弱，PC的價格稍為昂貴，但抗老化性能強。擴散板在裝上以后不能看到網點，且透光率要在90%左右。亞克力透光率在92%，PC為88%.大家可以根據需求進行擴散板材料的選擇，一般會使用亞克力的材料

　　3.導光板

　　將側面LED光通過網點折射改變光線角度散出——導光板是平板燈的心臟，網點設計很重要，網點設計不好，看到的整體光效就很差，一般會出現1.中間亮，倆邊暗 2.進光邊有亮邊，中間暗 3.站在不同角度看，整體亮度不一致 4.局部暗區明顯。

　　導光板的光效很大一部份在網點的設計，其次是板材的選用，但是一味的追求品牌的板材也是不對的，因為很多品牌大廠像日本三菱，其大部分好的板材都是被人訂購好的，很多市場流出的三菱板材多為些邊角料，其透光率低還不如自家產的板材高，所以板材的選用不一定要看板材的廠商，只要測試透光率高光效OK，其實就可以了

　　4.反光紙

　　將導光板背面余光反射出去——一般為RW250

　　5.后蓋板

　　密封燈體——一般為AL鋁，整體質感強，且可起到一點的散熱作用

　　6.LED 光源

　　一般使用3528 也有人使用5630和5050，5630和5050光效不高且網點設計困難，通用性差，但是成本低。3528光效高網點通用性強，一般剛開始做的可以直接買別家的導光板使用，不需要重新打樣設計

　　7.驅動電源

　　燈具驅動——目前有2種電源方式 1.直接使用橫流電源 （此模式效率高，PF值高達0.95，性價比高） 2.恒壓帶橫流模式（性能穩定，但是效率低，成本高）一般使用此種模式是對要求有認證的客戶設計的，因為燈具是24V輸入的低壓燈具，不需要做安規，直接使用有安規的電源則可以出貨到各個國家。

　　在設計生產過程中需注意的問題

　　1.導熱膠需越薄越好，最好能使用自帶粘性的導熱膠，不然會影響導熱系數。

　　2.擴散板的選用，現在市面上很多做平板燈的一般都會選擇光面加霧面的擴散板，這種擴散板有一個缺點，靜電大，在生產過程中容易吸灰產生亮點，且在長期使用中灰塵會通過各種途徑進入到燈體內，會造成燈具亮點密集. 在早期就有人使用雙面擴散的擴散板，這種擴散板導光效果好，靜電小，可避免灰塵進入燈體內的亮點效果，但這種擴散板透光率較低僅為85-88%，是否選用這就要看大家自己設計的意思了。

　　3.LED燈的選用，盡量選用效率高的燈，因為側發光平板燈在散熱和光通量輸出都有局限，功率大了散熱會有影響，且光效低。

　　4.進光面在粘反光紙時盡量不要粘膠，膠會吸光，且容易出現進光面產生亮邊，不過大面積的導光板則需要粘一點，不然會出現暗影條，因為反光紙沒粘緊，在燈體內松動翹曲就會出現此種情況。
