傳統的LED調光方案是采用TRIAC可控硅實現的調光，可控硅調光存在效率低(特別是輕載時)、兼容性差等諸多問題；而新興的智能LED照明方案：成本高，目前價格極不親民，同時標準不一，混亂，革命尚未成功，大家仍需努力。

　　而市場又有調光的需求，在這時期，利用墻壁開關實現的分段調光方案以他的高性價比迅速的搶占市場份額。對于消費者，此類方案有兩個極具誘惑的優點：一、無需更改原有燈具線路；二、操作簡便，童叟皆會；對于商家，此類方案還有一個優勢：成本增加很少，而售價可以提高很多，增加了利潤。

　　目前，分段調光方案分為兩大類：開關電源類(又分為隔離和非隔離方案)和線性恒流類。明微電子可提供上述所有類別的分段調光方案。本文和大家一起分享一下分段調光方案的實現。

　　一、線性恒流類分段調光方案SM2212/13E系列

　　SM2212/3E是一系列可分段調節亮度LED恒流驅動芯片。適用于200Vac~240Vac或90Vac~130Vac輸入電壓，恒流精度可達±3%�？筛鶕�開啟/關閉墻壁(電源)開關，開關切換時間小于0.5秒，依次改變輸出電流的大小，從而改變LED燈的亮度，調節比例可以通過外接REXT電阻進行調整。典型的電路圖如下：

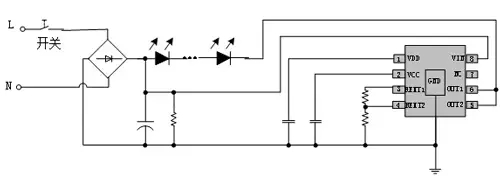

　　圖1：SM2212/3E分段調光典型示意電路圖

　　此方案電路簡單，性價比高，同時易生產，可實現光電一體化的“光引擎”方案，實現的光引擎，也稱光電模組，如下圖：

　　圖2：SM2213EA三段調光方案

　　此系列包括無需輸入電解、同時高功率因數輸出的SM2212EA(2段調光)、SM2213EA(3段調光)，還包含有輸入電解、同時低功率因數無頻閃的SM2212EB(2段調光)、SM2213EB(3段調光)，可針對不同的客戶采用不同的產品。同時，可以通過并聯應用增大功率，多個燈具的同步一致性好。

　　以SM2213EB的3段調節亮度應用為例，當開啟關閉墻壁電源開關，依次改變輸出電流的大小，從而改變LED燈的亮度，調節比例可以通過外接REXT電阻進行調整。

　　另外，SM2212/3E系列芯片還可應用于調色方案。

　　二、開關電源類分段調光方案SM7390/SM7590系列

　　2.1非隔離型分段調光方案SM7390系列

　　SM7390是一款高端BUCK單級、帶有源高功率因數校正、三段調光的高精度高效率的降壓型LED恒流驅動控制芯片。外圍器件少，方案成本低。

　　·寬電壓85Vac~265Vac輸入

　　·恒流精度±5%

　　·支持無輸入電解電容方案

　　·支持PF值大于0.9的應用

　　·恒流控制專利技術

　　·支持非隔離的低成本BUCK驅動方案

　　·電感電流臨界導通模式

　　·三段調光功能

　　·0.5-3秒開關切換

　　·內置自恢復的輸出開、短路保護、過溫保護功能

　　80V-240mA方案DEMO如下圖：

　　圖3：SM7390實現的三段80V/240mA規格的調光方案

　　2.2隔離型分段調光方案SM7590系列

　　SM7590是一款單級、帶有源高功率因數校正、三段調光的高精度高效率的原邊反饋LED恒流驅動控制芯片。外圍器件少，方案成本低。適用于85Vac~265Vac全范圍輸入電壓，恒流精度在±5%以內，PF值大于0.9。

　　SM7590與SM7390功能相同，主要區別是SM7590是隔離型，應用于隔離的面板燈、筒燈等領域。典型電路圖如下：

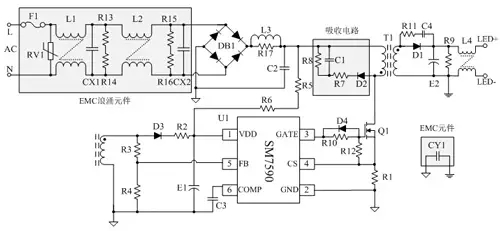

　　圖4：SM7590電路原理圖

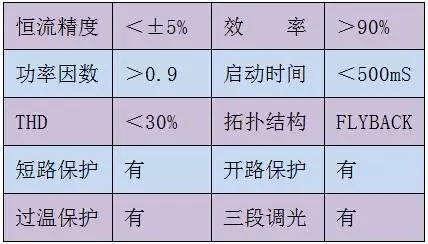

　　典型的電氣參數如下表：

　　小結：

　　明微電子提供上述兩類分段調光方案，各有優劣。線性恒流類方案(SM2212/3E)：方案簡單、易于批量化和一體化，但僅適用于單電壓輸入范圍，即電網穩定的國家；開關電源類方案：隔離(SM7590/2)和非隔離(SM7390/2)兩種結構的電路，可以兼容原有的隔離(SM7530/2)和非隔離(SM7350/2)的單級PFC方案，不用更改電路板線路，易于替換，同時成本增加��；同時針對小功率可采用內封MOS，進一步提高性價比。
