一、 概述：

　　傳統LED 顯示屏通過直接與電腦連接來修改顯示信息， 因此無法實現屏幕信息的遠程實時更新，也不能構建聯網式的信息發布系統。

　　無線LED信息發布系統采用一種全新的更新屏幕信息的方式，基于GPRS/CDMA 無線網絡技術，提供通用的RS-232接口，移動數據傳輸平臺的LED多媒體信息顯示與發布系統，在固定場所、移動設施中安裝無線LED電子顯示終端，實現對LED 顯示屏的組網控制。無論是普通的文字條屏，還是大屏幕的圖文屏，都可以通過無線信息終端，實現信息的遠程實時更新。無論LED 顯示屏放在何處，數量多少，系統的主控中心都能將信息準確、即時的發布到指定的某個或多個屏幕上。無線LED信息發布系統極大地增強LED 顯示屏作為信息顯示載體發布信息的靈活性和實時性，為拓展其應用發揮功效。

　　二、 應用范圍

　　作為一種新的信息發布載體，無線LED信息發布系統具有廣闊的市場和用途，可廣泛用于政府、商業、交通、餐飲、建筑、旅游、體育、運輸等行業和部門。

　　led顯示屏還可用于旅游景點、集團企業、單位內部獨立無線聯網，從而實現多級、跨級、平級共享的無線信息發布系統。

　　三、 系統結構

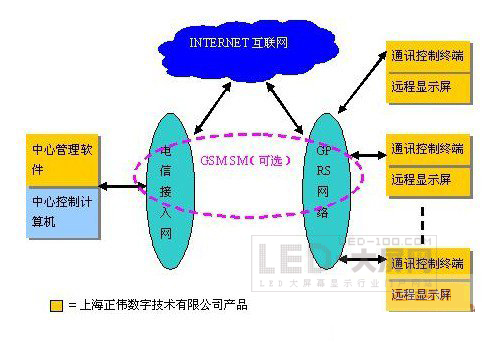

　　ZWINFO遠程信息發布系統包括三個部分：中心控制計算機、無線通訊終端和led顯示屏。系統示意圖如圖1所示。

　　圖1中，金黃色為上海正偉數字技術有限公司ZWINFO信息發布系統產品。

　　顯示屏設置在需要發布信息的各個遠程位置，每個顯示屏均配置一個信息發布終端，信息發布終端通過SM或者GPRS與中心計算機通信。采用GPRS方式時，終端通過GPRS方式連接到INTERNET互聯網，同時，用于發布信息的計算機也通過專線、ISDN、ADSL、撥號等多種方式連接到INTERNET網絡，通過互聯網的溝通連接，中心計算機就可以以TCP/IP的方式與各個顯示屏進行集中的數據傳輸和發布，無論顯示屏是否放置在同一個城市、同一個區域，都可以在管理中心集中進行廉價的信息發布，實現信息發布的統一管理和維護。

　　系統可以方便不同地域或者眾多顯示屏的實時信息發布。

　　四、 功能特點：

　　除電源外無需任何布線，節省材料及施工成本

　　不受時間、地域、氣候限制，屏幕可以隨處放置

　　管理中心遠程信息更新，無需任何現場操作

　　可以遠程修改屏幕參數及更新屏幕信息

　　更新速度快，可以隨時修改信息，與現場修改相比具有明顯優勢

　　信息更新可以統一對全部屏幕操作，也可以對任意一個或幾個操作

　　運作費用低，與人工修改信息相比，沒有后期使用成本

　　發布軟件可以保存發布的信息和發布人信息，方便查詢，便于系統維護

　　所有屏幕統一管理，維護，提高維護效率，降低維護成本

　　整個系統更可控、可靠，充分發揮系統的效率和優越性

　　通過修改軟件提供其他需要的功能

　　五、 設備技術參數

　　ZWINFO遠程信息發布終端的外形示意圖如圖3所示。

　　遠程信息發布終端的接口和參數如下：

　　電源接口：直流5-16V;

　　SIM卡接口，3VSIM卡；

　　天線接口；

　　LED接口，DB9母接口；

　　輸入輸出控制接口，RJ45接口；

　　MICPHONE接口；

　　功耗：0.1-2W.

　　異步圖文控制卡參數如下：

　　適用范圍 單色/雙基色

　　掃描占空比 1/4

　　最大控制點 124K （K=1024）

　　橫向最大點 1280

　　縱向最大點 96

　　存儲容量 標配512KB（最大可定制1MB）

　　時鐘顯示 有

　　串移時鐘 僅支持16點1個CK

　　時鐘頻率 11MHz、5.5M、3.7M、2.8M

　　場掃描頻率 >90Hz

　　供電電源 5V

　　六、 軟件說明

　　ZWINFO遠程信息發布系統的中心管理軟件是與監控終端對接進行信息發布、終端控制、終端管理、信息管理的服務器軟件。

　　中心管理軟件運行在監控中心的服務器上，計算機可以通過多種方式連接到Internet上，信息接收終端通過Internet與該服務器建立TCP連接，或者直接通過GSM SM進行通信，這時可以使用正偉數字的ZWMODEM-SM無線短信收發終端。

　　中心管理軟件主要完成對多個顯示屏的管理、控制功能，對顯示數據進行編輯儲存。同時，通過該軟件可以對所有的終端進行遠程控制和遠程數據采集。

　　中心管理軟件還完成信息的儲存和管理，終端的管理，信息定時更新等功能�？梢詫π畔�發布點設置定時發布。

　　在同一個中心軟件上，可以對多個終端進行信息發布和狀態控制。

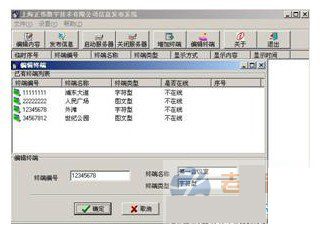

　　中心軟件的界面如圖4所示。

　　圖表 2 遠程信息發布統軟件界面
