美國國家半導體新款LED驅動器可加強散熱能力
編輯：海浪 [ 2009-12-30 10:02:37 ] 文章來源：LED大屏網
7月6日消息，美國國家半導體（National Semiconductor Corporation）宣布推出業界首款升壓型High Side同步整流LED驅動器，其特點是可支持雙LED的相機閃光燈，最適用于以電池供電的可攜式多媒體電子產品。
這款型號為LM3554的驅動器可以驅動1或2顆高電流LED，屬于美國國家半導體PowerWise 高能源效率芯片系列，適用于配備相機功能的手持式電子產品，例如行動電話、智能型手機以及可攜式掃描儀。

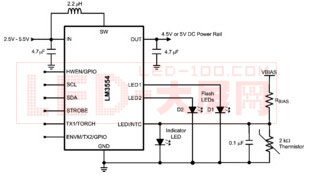

LM3554的典型應用電路
美國國家半導體的LM3554閃光燈LED驅動器是一款固定頻率的升壓直流/直流轉換器，其特點是配備兩個穩定的電流源，可以利用一顆鋰電池驅動高達 1.2A的負載。LM3554芯片可以采用高功率的閃光燈模式，以支持拍照功能；也可采用低功率的手電筒模式，以支持錄像功能。
系統設計工程師可以透過I2C兼容接口設定驅動器的配置，以便調節閃光燈的電流及定時器的時間。此外LM3554芯片還內建超時保護功能，避免LED閃光燈在故障時會過熱受損。
美國國家半導體的LM3554芯片設有可調節的開關電流限制功能，讓系統可以采用低飽和電流的小型電感器。這款芯片可提供5V電源來驅動LED背光燈，也可為音頻放大器供電。工程師可使用內部緩存器或外部控制接腳（Strobe or Torch）來驅動1~2顆高電流LED，操作在高功率閃光燈模式或低功率手電筒模式。
此外系統還可透過通用輸入/輸出（GPIO）接腳獨立控制相關硬件，以便I2C接口一旦出現通訊問題時，硬件重設接腳可以全面控制芯片的作業。這款芯片還有內部軟啟動功能，可以在啟動及進行高頻開關時抑制大量的涌浪電流，讓系統可以采用小巧的外部組件。
